2026年4月9日
知识点回顾
什么是网络？
网络就是物体通过一定形式连接起来，物体与物体可以实现通信
连接的介质：
1.网线：五类、超五类、六类线
2.水晶头：橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
8线芯：1236芯通信 其他4芯无用（方向供电 POE供电）
3.光纤：
4.交换机
5.路由器
6WiFi
多台主机如何通信
通过连接介质（网线、交换机、路由器...）
通信形式：
计算机-计算机
计算机-服务器
服务器-服务器
计算机-交换机
服务器-交换机
交换机-路由器
网络设备：
什么是交换机？
交换机实现多台主机进行通信
主机发送数据包，数据包包括地址（ip+MAC）ARP表
什么是路由器？
路由器实现局域网中各个主机实现通信
NAT技术：端口映射
内网转外网的方式
主机以ip加端口形式访问外网，
内网ip：端口-->NAT转换为公网ip：端口 找到目标访问地址
01.路由表
网络面试题：
实现不同的网段通信：
两个网段中间加路由器
192.168.1.x
10.0.0.x
--------
搞明白我们访问百度的过程？
路由器实现让两个不同的网段进行通信
1.Cisco Packet Tracer（网络学习模拟器）
路由器配置：双击路由->CLI
Router> #用户模式 级别啥都不能干
Router>? #?查看能干啥
Router>enable #进入到特权模式
Router# # #表示特权模式
Router#config terminal #进入配置模式可以简写config t
Router(config)#
Router(config)#exit #返回到下一个模式
Router(config)#interface fa0/0 #进入fa0/0接口 可以简写 int fa0/0
Router(config-if)#ip address 10.0.0.1 255.255.255.0 #设置IP地址 简写ip add
Router(config-if)#no shutdown #开启接口 可以简写 no shut
Router#ping 10.0.0.100 #探测是否ping通
Router(config-if)#no ip address #删除原来的配置
Router#show ip route #查看路由表
Router(config)#ip route 116.63.0.0 255.255.255.0 1.1.1.2 #指定静态路由
Router(config)#route rip #指定动态路由协议
Router(config-router)#network 192.168.1.0 宣告
Router(config-router)#network 1.1.1.0 宣告
---------
特权模式：
config t
ping
show ip route
配置模式
int
ip add
no shut
no ip address
----
ip route
----
route rip
network

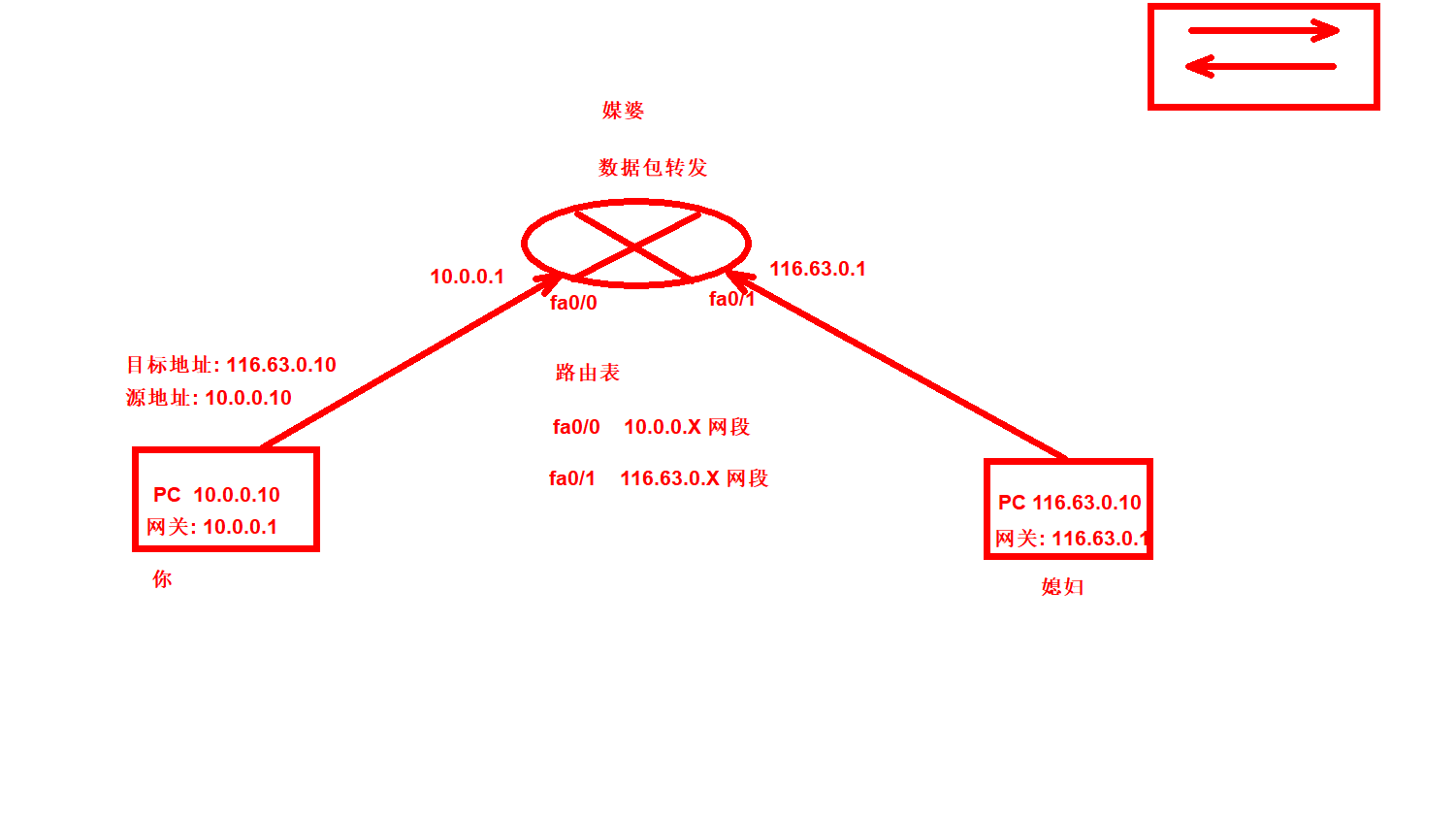

案例1：配置一个路由
环境准备：2个PC一个路由器不同网段互通
PC1:
ip:10.0.0.10
网关：10.0.0.1
PC2:
ip:116.63.0.10
网关：116.63.0.1
R1:
fa0/0:10.0.0.1
fa0/1:116.63.0.1
#开始配置 fa0/0接口
Router#config t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fa0/0 #进入fa0/0接口 可以简写 int fa0/0
Router(config-if)#ip address 10.0.0.1 255.255.255.0 #设置IP地址 简写ip add
Router(config-if)#no shutdown #开启接口 可以简写 no shut
Router(config-if)#exit #退出到配置模式
Router(config)#exit #退出到特权模式
Router#
Router#ping 10.0.0.100 #探测是否ping通
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.100, timeout is 2 seconds:
!!!!!
#配置另外一个接口fa0/1
Router#config t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/1
Router(config-if)#ip add 116.63.0.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console
Router#ping 116.63.0.10 #探测是否ping通
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 116.63.0.10, timeout is 2 seconds:
.!!!!
一个.表示初次建立
!!!!表示连接成功
....表示连接失败
命令：tracert -d 域名 探测到达经过的路由器
探测到达百度经过的路由器。跳->几跳 几个路由器
C:\Users\16321>tracert -d www.baidu.com
通过最多 30 个跃点跟踪
到 www.a.shifen.com [110.242.70.57] 的路由:
1 1 ms 1 ms 1 ms 192.168.21.1
2 2 ms 2 ms 2 ms 192.168.1.1
3 7 ms 9 ms 12 ms 123.122.32.1
4 * * * 请求超时。
5 6 ms * * 61.149.203.205
6 * * * 请求超时。
7 * * 12 ms 110.242.66.174
8 12 ms 13 ms 11 ms 221.194.45.130
9 * * * 请求超时。
10 * * * 请求超时。
11 * * * 请求超时。
12 * * * 请求超时。
13 12 ms 12 ms 11 ms 110.242.70.57
跟踪完成。

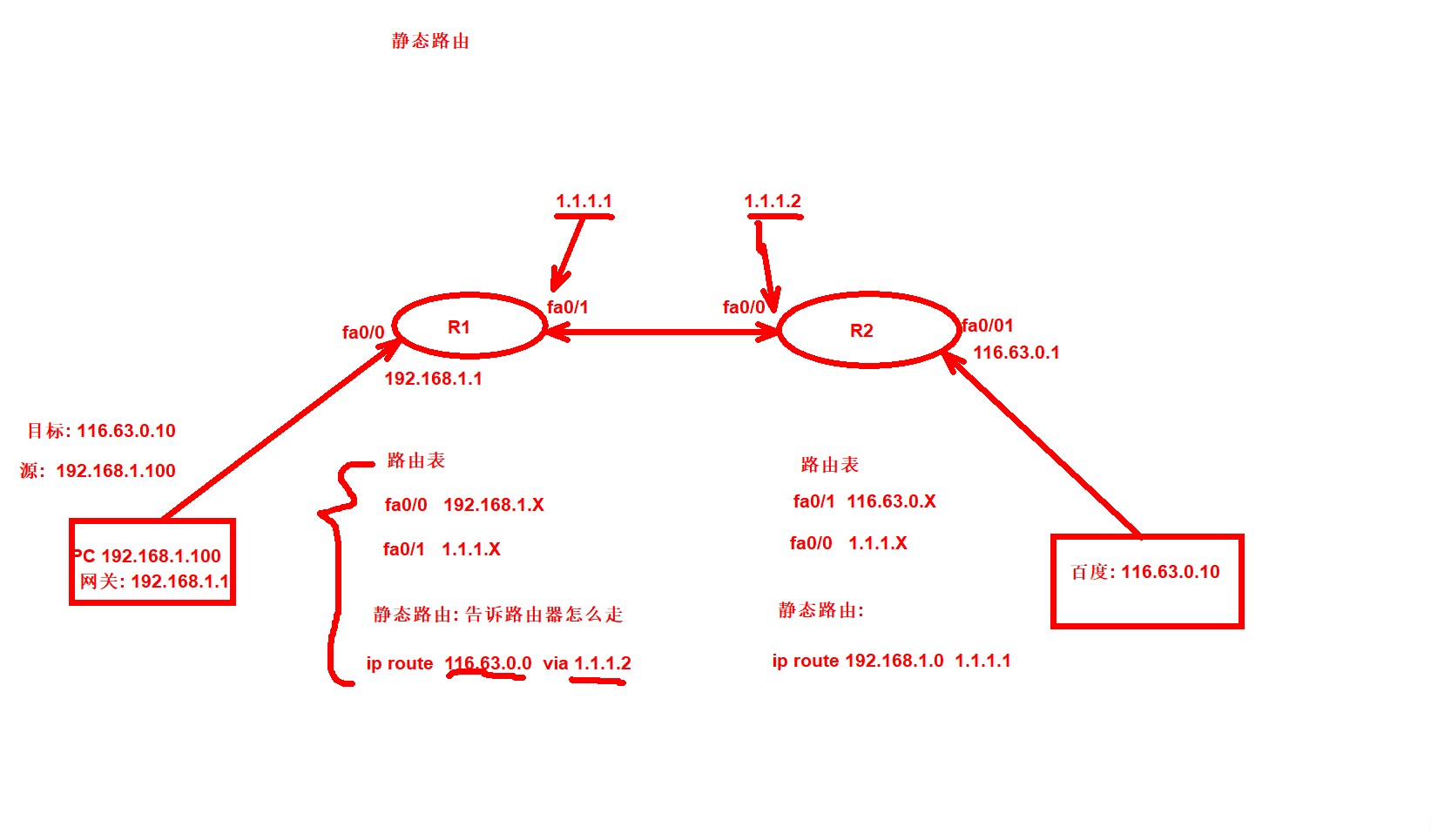

案例2：配置两个路由
#主机配置
PC1:
ip=192.168.1.100 255.255.255.0
网关=192.168.1.1
PC2:
ip=116.63.0.10 255.255.255.0
网关=116.63.0.10
#路由配置
R1:
fa0/0=192.168.1.x
fa0/1=1.1.1.x
R2:
fa0/1=116.63.0.x
fa0/0=1.1.1.x
#配置静态路由：
R1路由器配置：
1）当前fa0/0配置了192.168.1.1
Router>enable
Router#config t
Router(config)#int fa0/0
Router(config-if)#no ip address #删除原来的配置
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shut
2）将fa0/1修改成1.1.1.1
Router(config-if)#int fa0/1
Router(config-if)#no ip address
Router(config-if)#ip address 1.1.1.1 255.255.255.0
Router(config-if)#no shutdown
R2路由器配置：
1)将当前fa0/0配置为1.1.1.2
Router>enable
Router#config t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 1.1.1.2 255.255.255.0
Router(config-if)#no shut
2）将当前fa0/1配置为116.63.0.1
Router(config-if)#int fa0/1
Router(config-if)#ip add 116.63.0.1 255.255.255.0
Router(config-if)#no shut
--------------查看R1路由表
Router#show ip route
Gateway of last resort is not set
1.0.0.0/24 is subnetted, 1 subnets
C 1.1.1.0 is directly connected, FastEthernet0/1
C 192.168.1.0/24 is directly connected, FastEthernet0/0
#R1路由器指定静态路由
Router(config)#ip route 116.63.0.0 255.255.255.0 1.1.1.2
#R2路由器指定静态路由
Router(config)#ip route 192.168.1.0 255.255.255.0 1.1.1.1
#测试
PC>ping 116.63.0.10
Pinging 116.63.0.10 with 32 bytes of data:
Reply from 116.63.0.10: bytes=32 time=0ms TTL=126
--------
PC>ping 192.168.1.100
Pinging 192.168.1.100 with 32 bytes of data:
Reply from 192.168.1.100: bytes=32 time=0ms TTL=126

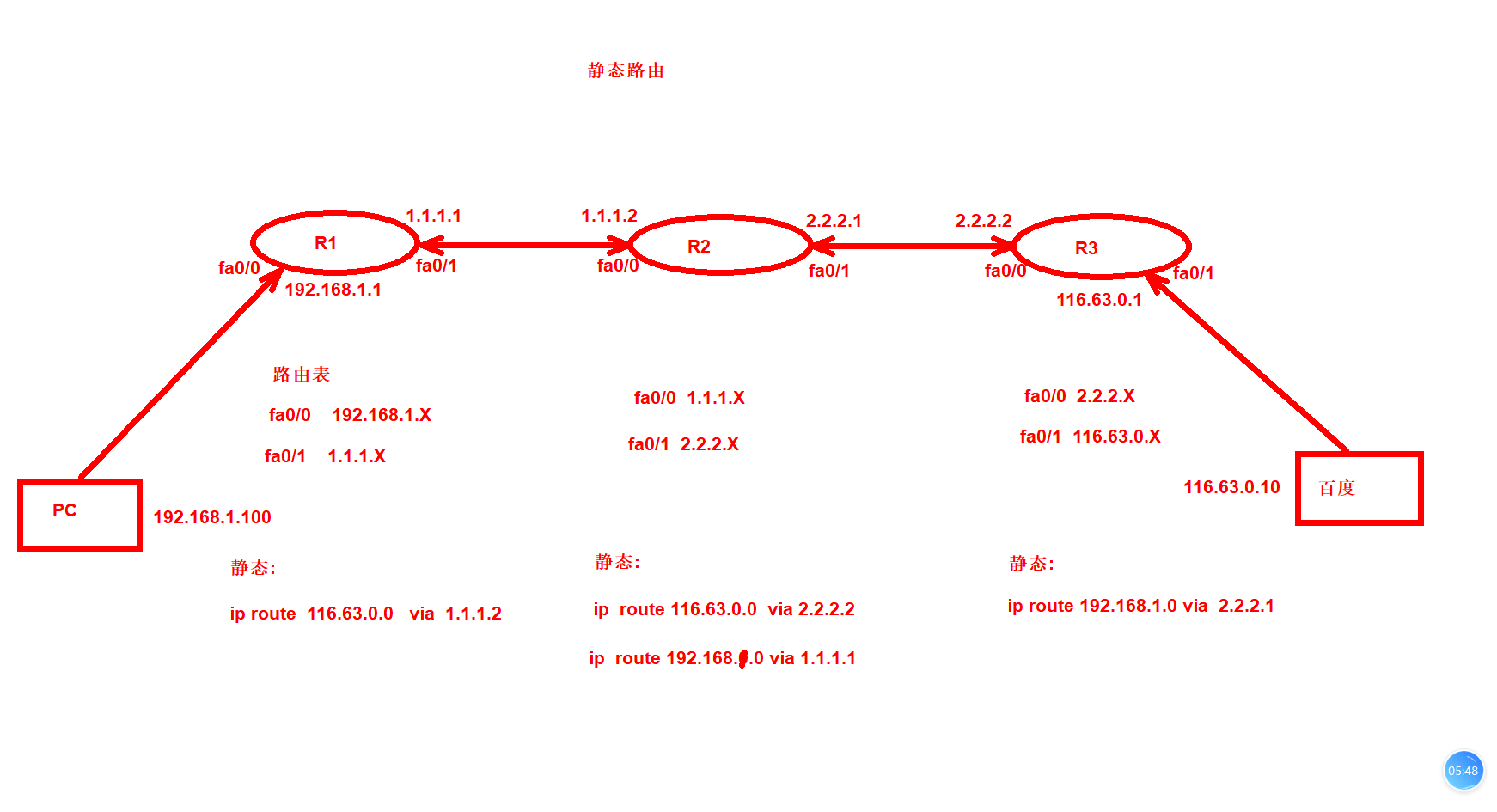

案例3：配置三个路由
#主机配置
PC1:
ip=192.168.1.100 255.255.255.0
网关=192.168.1.1
PC2:
ip=116.63.0.10 255.255.255.0
网关=116.63.0.10
#路由配置
R1:
fa0/0=192.168.1.x
fa0/1=1.1.1.x
静态：ip route 116.63.0.0 via 1.1.1.2
R2:
fa0/1=2.2.2.x
fa0/0=1.1.1.x
静态：ip route 116.63.0.0 via 2.2.2.2
静态：ip route 192.168.1.0 via 1.1.1.1
R3:
fa0/1=116.63.0.x
fa0/0=2.2.2.x
静态：ip route 192.168.1.0 via 2.2.2.1
---------
三个静态路由器的配置
#全部删除所有的路由器 重新添加3个后进行配置
配置R1:
1)fa0/0
Router>enable
Router#config t
Router(config)#int fa0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shut
2)fa0/1
Router(config-if)#int fa0/1
Router(config-if)#ip address 1.1.1.1 255.255.255.0
Router(config-if)#no shut
3)配置静态路由
Router(config-if)#exit
Router(config)#ip route 116.63.0.0 255.255.255.0 1.1.1.2
配置R2:
1）fa0/0
Router>enable
Router#config t
Router(config)#int fa0/0
Router(config-if)#ip add 1.1.1.2 255.255.255.0
Router(config-if)#no shut
2)fa0/1
Router(config-if)#int fa0/1
Router(config-if)#no ip address
Router(config-if)#ip add 2.2.2.1 255.255.255.0
Router(config-if)#no shut
3)配置静态路由
Router(config-if)#exit
Router(config)#ip route 116.63.0.0 255.255.255.0 2.2.2.2
Router(config)#ip route 192.168.1.0 255.255.255.0 1.1.1.1
配置R3：
1）fa0/0
Router>enable
Router#config t
Router(config)#int fa0/0
Router(config-if)#ip add 2.2.2.2 255.255.255.0
Router(config-if)#no shut
2)fa0/1
Router(config-if)#int fa0/1
Router(config-if)#ip add 116.63.0.1 255.255.255.0
Router(config-if)#no shut
3)配置静态路由
Router(config-if)#exit
Router(config)#ip route 192.168.1.0 255.255.255.0 2.2.2.1
--------------
#验证测试
PC>ping 116.63.0.10
Pinging 116.63.0.10 with 32 bytes of data:
Reply from 116.63.0.10: bytes=32 time=0ms TTL=125
PC>ping 192.168.1.100
Pinging 192.168.1.100 with 32 bytes of data:
Reply from 192.168.1.100: bytes=32 time=1ms TTL=125

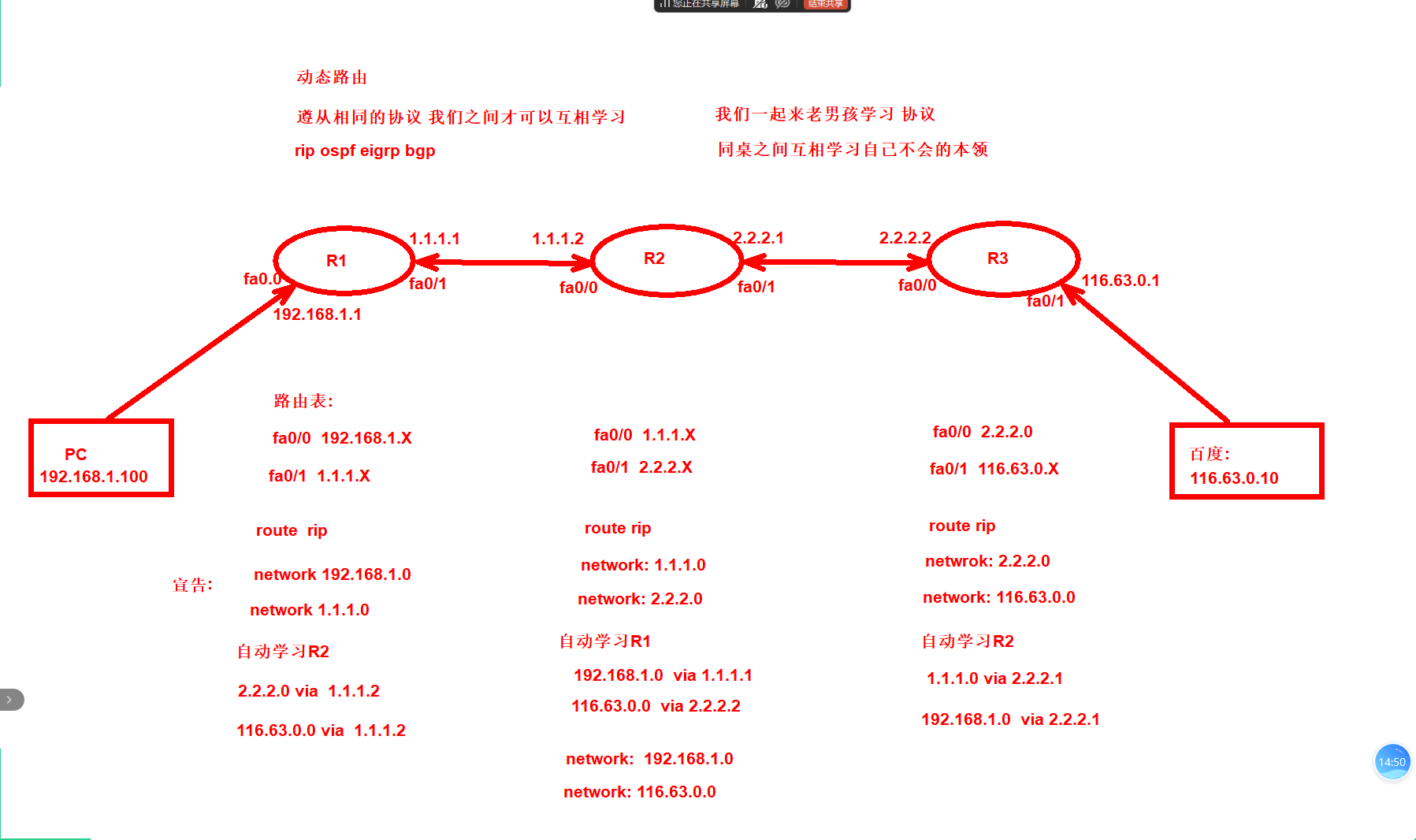

案例4：配置动态路由
自动学习过程
动态路由协议 route rip
#主机配置
PC1:
ip=192.168.1.100 255.255.255.0
网关=192.168.1.1
PC2:
ip=116.63.0.10 255.255.255.0
网关=116.63.0.10
#路由配置
R1:
fa0/0=192.168.1.x
fa0/1=1.1.1.x
动态：route rip
宣告：network 192.168.1.0
宣告：network 1.1.1.0
自动学习R2：
2.2.2.0 via 1.1.1.2
116.63.0.0 via 1.1.12
R2:
fa0/1=2.2.2.x
fa0/0=1.1.1.x
动态：route rip
宣告：network 1.1.1.0 network 2.2.2.0
宣告：network 192.168.1.0 network 116.63.0.0
自动学习R1:
116.63.0.0 via 2.2.2.2
192.168.1.0 via 1.1.1.1
R3:
fa0/1=116.63.0.x
fa0/0=2.2.2.x
动态：route rip
宣告：network 2.2.2.0 network 116.63.0.0
自动学习R2:
192.168.1.0 via 2.2.2.1
1.1.1.0 via 2.2.2.1
------------
配置R1:
1)fa0/0
Router>enable
Router#config t
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shut
2)fa0/1
Router(config-if)#int fa0/1
Router(config-if)#ip add 1.1.1.1 255.255.255.0
Router(config-if)#no shut
3)配置动态路由
Router(config-if)#exit
Router(config)#route rip
Router(config-router)#network 192.168.1.0
Router(config-router)#network 1.1.1.0
配置R2:
1)fa0/0
Router>enable
Router#config t
Router(config)#int fa0/0
Router(config-if)#ip add 1.1.1.2 255.255.255.0
Router(config-if)#no shut
2)fa0/1
Router(config-if)#int fa0/1
Router(config-if)#no ip address
Router(config-if)#ip add 2.2.2.1 255.255.255.0
Router(config-if)#no shut
3)配置动态路由
Router(config-router)#exit
Router(config)#route rip
Router(config-router)#network 1.1.1.0
Router(config-router)#network 2.2.2.0
配置R3:
1)fa0/0
Router>enable
Router#config t
Router(config)#int fa0/0
Router(config-if)#ip add 2.2.2.2 255.255.255.0
Router(config-if)#no shut
2)fa0/1
Router(config-if)#int fa0/1
Router(config-if)#ip add 116.63.0.1 255.255.255.0
Router(config-if)#no shut
3)配置动态路由
Router(config-if)#exit
Router(config)#route rip
Router(config-router)#network 2.2.2.0
Router(config-router)#network 116.63.0.0
------------------
#测试验证
PC>ping 116.63.0.10
Pinging 116.63.0.10 with 32 bytes of data:
Reply from 116.63.0.10: bytes=32 time=0ms TTL=125
PC>ping 192.168.1.100
Pinging 192.168.1.100 with 32 bytes of data:
Reply from 192.168.1.100: bytes=32 time=0ms TTL=125
02.网络层次结构
*1.网络拓扑
网络层次结构
核心层：主要部署路由器设备，用于连接外网线路，还要具备冗余能力
汇聚层：主要部署三层交换设备，用于相应安全访问控制 进行链路汇聚
接入层：主要部署二层交换设备，用于终端设备接入
一层交换机：只支持物理层协议。
二层交换机：支持物理层和数据链路层协议。
三层交换机：支持物理层，数据链路层及网络层协议。
基本网络层次划分标准示意图
*2.网络类型
局域网：本地私有的一个网络范围。规模较大的局域网，也会称为园区网。
教室 家庭 公司内 校园
公网: 全球任意一个可以上网的地方都可以直接访问到
城域网：网络的覆盖面积达到了一个城市，就可以称为城域网。
广域网：覆盖面积 达到了全国或全球，就称为广域网，全球最大的广域网就是Internet互联网。

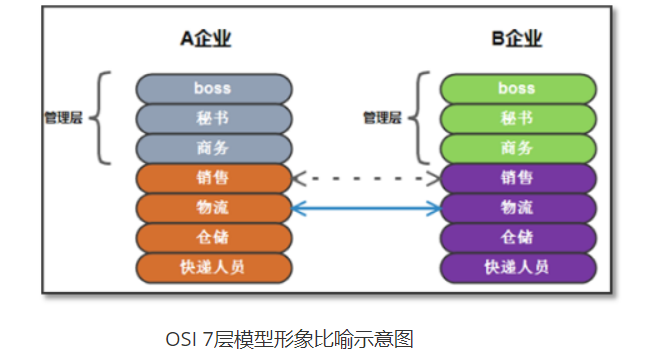

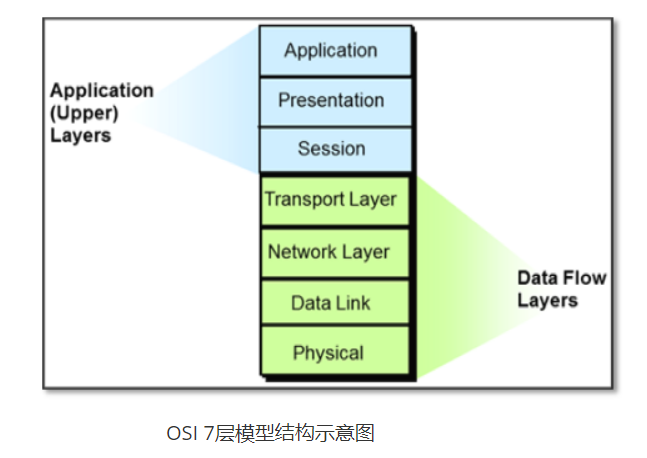

*3.网络层次模型（OSI七层模型）
OSI是Open System Interconnection的缩写，意为开放式系统互联。国际标准化组织（ISO）制定了OSI模型，该模型定义了不同计算机互联的标准，是设计和描述计算机网络通信的基本框架。OSI模型把网络通信的工作分为7层，分别是物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
OSI七层模型功能介绍
*4.OSI七层模型详解
面试题：说一下七层模型都有哪七层？

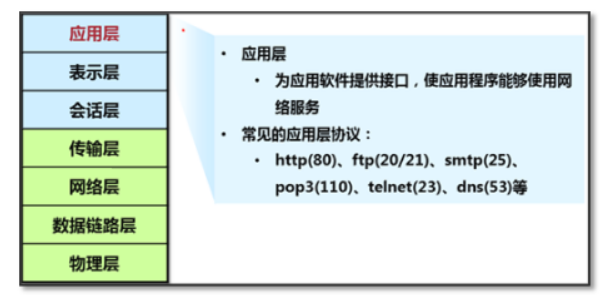

应用层
主要就是提供应用程序可以接入网络接口，并根据程序的不同对应不同的接口协议。

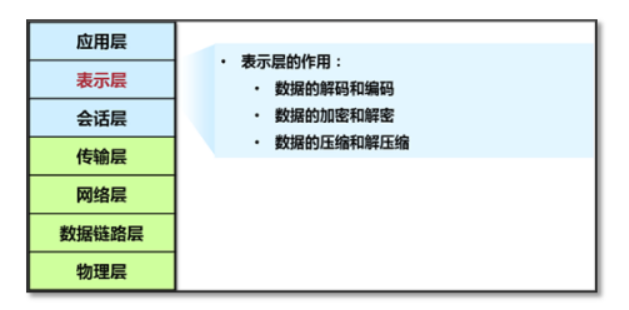

表示层

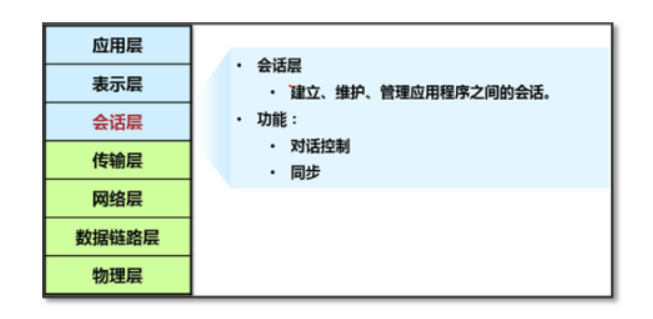

会话层

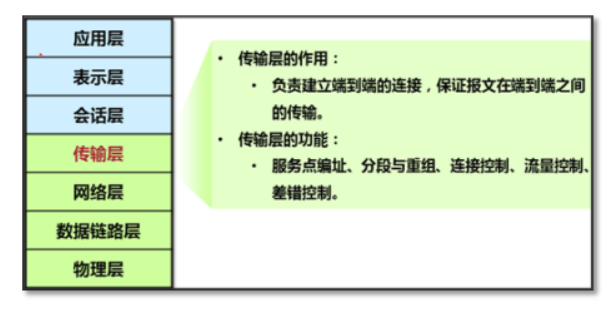

传输层
负责网络中端到端的连接（TCP、UDP）.

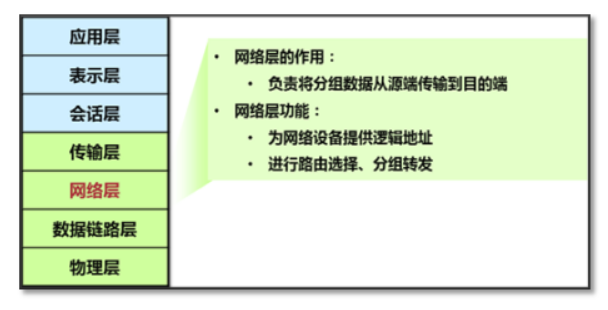

网络层
网络层的主要作用就是路由和寻址，主要接触到的是IP协议，即IP地址。

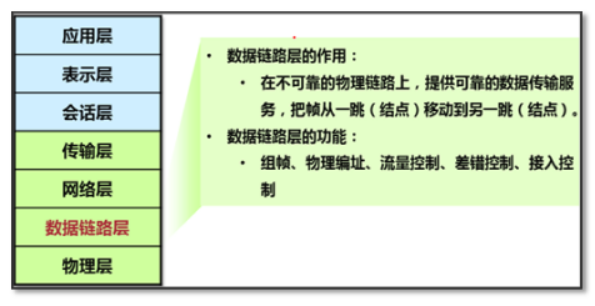

数据链路层

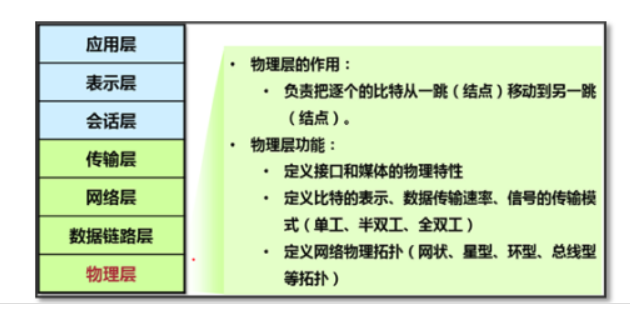

物理层
Layer1物理层：物理层标准规定了信号、连接器和电缆要求、接口类型、线缆类型、设备（集线器hub）。
单工： （广播电台）通讯时候。只有一方作为发送方，另一方作为接受方
半双工:（对讲机） 通讯的某一时刻，只有一方作为发送方，另一方作为接受方,通讯时刻发生转变，发送方可以变为接收方，接收方可以变为发送方
全双工:（电话） 同一时刻，双方皆可以是发送方，又可以是接收方
03.数据包封装与解封装

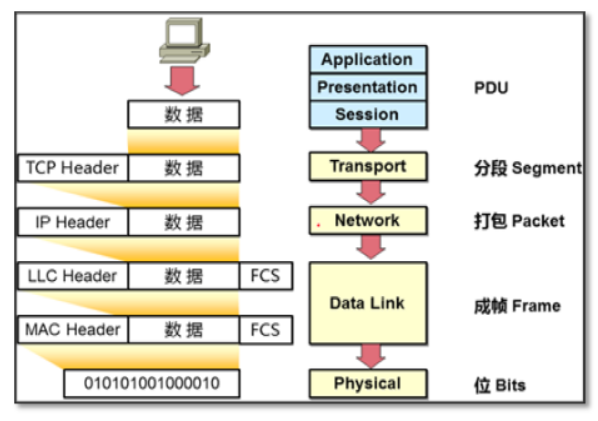

封装
封装过程：由上至下进行封装
应用层、表示层、会话层 PDU 数据
传输层：分段 TCP协议
网络层：打包 TCP协议+IP地址
数据链路层:成帧 TCP协议+IP地址+MAC地址
物理层：位 数据成为比特

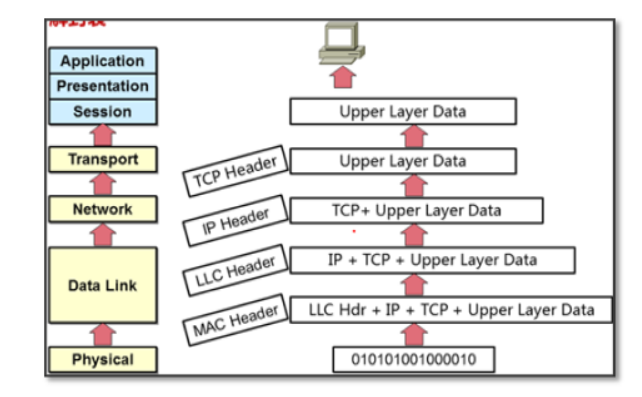

解封装
拆包过程：由下至上进行拆包
物理层：位 比特
数据链路层：查看MAC地址
网络层：查看IP地址
传输层：查看TCP协议
前三层：数据内容
不知名端口：1024以上的端口称为不知名端口
cat /proc/sys/net/ipv4/ip_local_port_range
04.TCP/IP模型（4层模型）

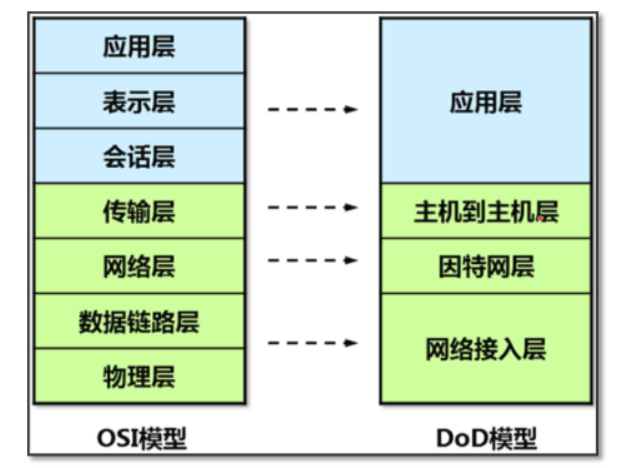

1.OSI7层模型与TCP/IP模型（DOD）对应关系

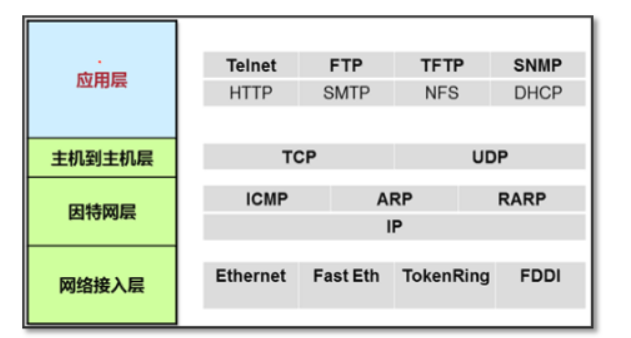

2. TCP/IP协议簇相关协议汇总
3.应用层协议介绍
面试题: 面试官问 ssh默认端口 http默认端口？
FTP 21 明文协议,文件传输协议，基于TCP
TFTP 69 简单文件传输协议，基于UDP
SSH 22 安全外壳协议，远程连接,加密
Telnet 23 明文协议,远程连接
SNMP 161/162 简单网络管理协议，基于UDP
SMTP 25 简单邮件传输协议，基于TCP
HTTP 80 超文本传输协议
HTTPS 443 超文本传输安全协议
DHCP 67/68/546 动态主机设置协议,C(67),S(68),546(V6)

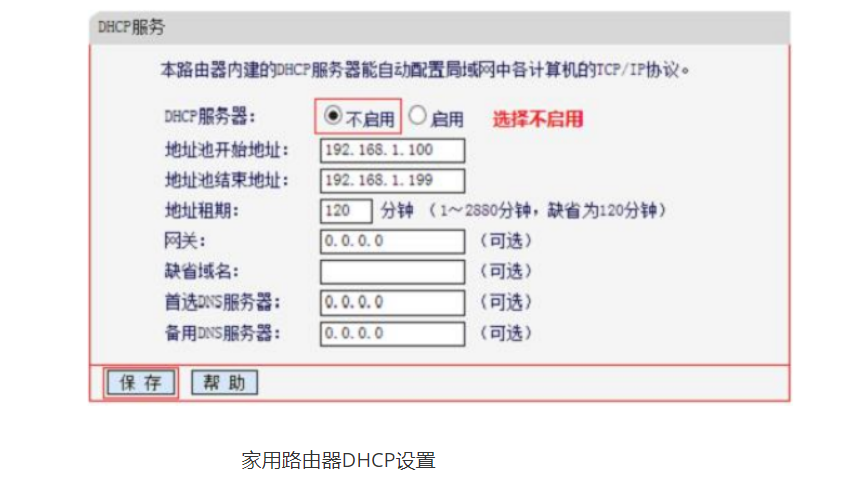

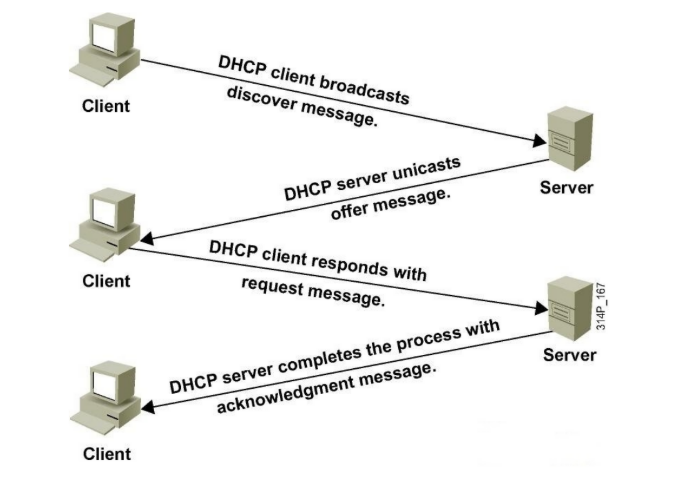

DHCP原理图
ARP表 静态表 动态ARP表
192.168.21.254 MAC 112233 静态 比较固定的人员
192.168.21.253 MAC 44556 动态 适用大多数场景
DNS称为域名系统，在网站运行中起到了至关重要的作用，主要作用是负责把网站域名解析为对应的IP地址。
一般域名提供商，提供的dns服务器，都是走udp53端口的。
3.DNS解析过程
域名是什么？
www.baidu.com--->DNS--->IP地址
举个例子，https://www.baidu.com，这个其实并不是域名，其中https是指协议，去掉https后，www.baidu.com.（注意最后面有一个点号）才是真正的域名。

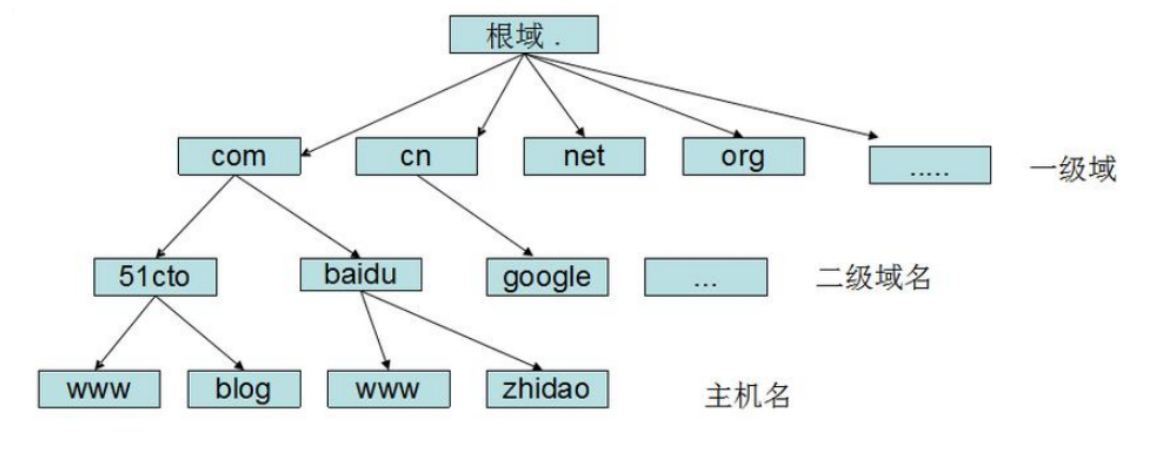

每个域名的最后面都有一个点号 "." 表示根域名，为了方便在实际使用的时候被省略了。
根域名的下一级就是顶级域名了，.com 也就是顶级域名，常见的顶级域名后缀有.com、.cn、.net、.org 等，这些都是固定的，用户不能自己修改，只能选择。
顶级域名的下一级又是权威域名，如baidu.com中的.baidu，这个权威域名就是我们自己可注册的域名。
www.baidu.com www.weibo.com www.linuxnc.com
顶级域名下就是主机名了，www是指主机名，这个是我们可以自己定义的，通常在http服务器如nginx中可以修改。
http https 协议
.com .cn .org .net. ... 顶级域名
baidu sina weibo linuxnc 权威域名
www.baidu.com --->显示百度的主页
news.baidu.com--->显示的百度的新闻页面
www.baidu.com的www news.baidu.com 的news 表示主机名 表示不同的业务 不同的页面
.com.
.cn.
.org.
.是根域名

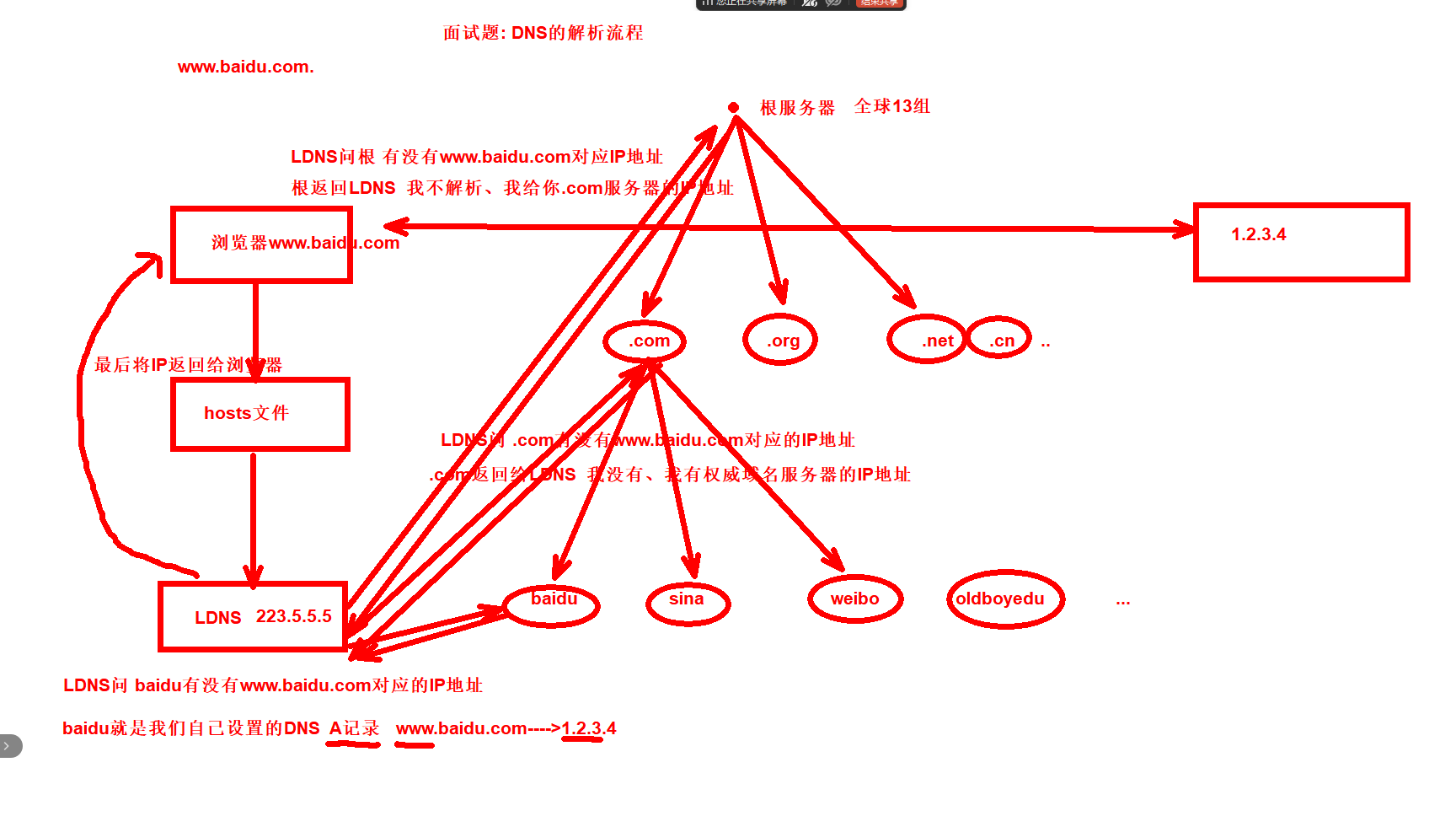

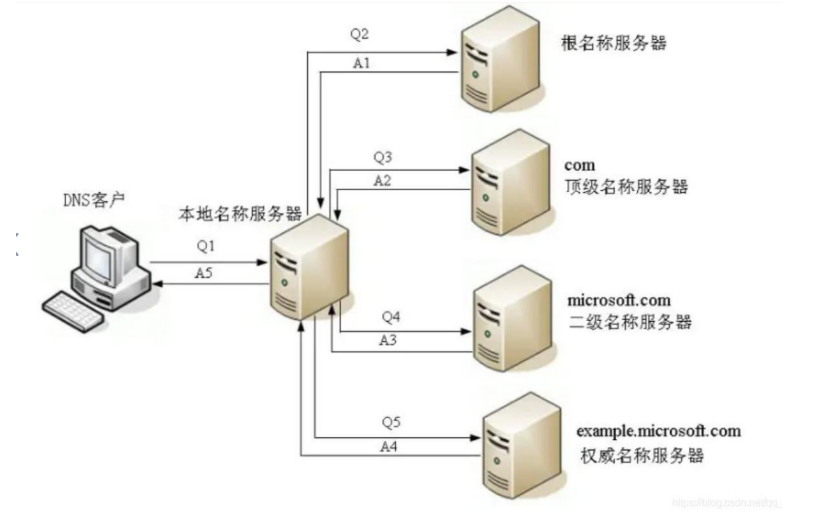

域名解析过程分析
/etc/hosts: 作用 本地DNS解析 默认没有，默认里面解析自己的主机名称
C:\Windows\System32\drivers\etc # windows的hosts存在的位置
DNS域名解析流程: 说的windows的解析流程
下面就还以www.baidu,com这个网址来分析一下dns的解析过程。
当浏览器拿到输入的www.baidu.com、查询本地hosts文件是否有对应关系,如果有返回,如果没有，则查询本地DNS
本地DNS是我们设置的223.5.5.5，也可能是自动获取的。简称LDNS localdns
找到本地dns后，它也会先去查询一遍它自己的缓存，如果有记录就返回，如果没有记录，它将开始要去我们前面提到的根域名服务器查询了。注意由于根域名服务器ip地址一般都是固定的，所以本地dns服务器一般都内置了根域名服务器ip地址。https://www.uedbox.com/post/50977/
目前全球一共有13个根域名服务器（这里并不是指13台服务器，是指13个ip地址，按字母a-m编号），为了能更高效完成全球所有域名的解析请求，根域名服务器本身并不会直接去解析域名，而是会把不同的解析请求分配给下面的其他服务器去完成，下面是dns域名系统的树状结构图。
注意dns域名服务器一般分三种，分别是根域名服务器(.)、顶级域名服务器(.com)、权威域名服务(.baidu.com) 。
当根域名接收到本地dns的解析请求后，发现是后缀是.com，于是就把负责.com的顶级域名服务器ip地址返给本地dns。
本地dns拿着返回的ip地址再去找到对应的顶级域名服务器，顶级域名又把负责该域名的权威服务器ip返回去。
本地dns又拿着ip去找对应的权威服务器，权威服务器最终把对应的主机ip的解析记录（俗称A记录）返回给本地dns。
本地dns会将解析后的ip地址信息进行缓存，缓存好将A记录信息返回给客户端。
客户端收到本地dns响应的A记录信息，会将A记录缓存到本地，然后使用解析后的ip地址访问www.baidu.com。
至此就完成了域名解析的全过程。
下面用一张图来展示上面迭代查询的过程。
解析期间涉及到两个特殊查询：
客户端---本地dns服务器：递归查询
本地dns服务器---根域名服务器 顶级域名服务器 权威域名服务器：迭代查询
所谓递归查询过程就是 “查询的递交者” 更替, 而迭代查询过程则是 “查询的递交者”不变。
A记录：
从域名到IP的解析过程，被称为A记录；www.baidu.com---1.1.1.1
获取A记录命令方法：yum -y install bind-utils
1） dig www.baidu.com
dig @223.5.5.5 www.baidu.com +trace ---显示完整DNS解析过程
2） nslookup www.baidu.com
3） host www.baidu.com
4） ping www.baidu.com
面试题:
1.浏览器输入www.baidu.com 查询浏览器缓存 有返回IP 没有则查询本地的HOSTS
2.如果HOSTS有返回IP 如果没有继续查询本地的DNS
3.本地DNS一般是我们自己配置的比如223.5.5.5 8.8.8 114.114.114.114，查询本地DNS是否有对应的IP 如果有返回给浏览器 如果没有则查询.根服务器
----------1-3过程称为递归查询---------------
4.根服务器不存储域名解析，会给LDNS返回顶级域.com的服务器IP地址
5.LDNS重新请求.com域名服务器 .com不存在域名解析 .com会返回权威域名服务器的IP地址给LDNS
6.LDNS重新请求baidu.com权威域名服务器,权威域名服务器就是我们自己配置的A记录解析，将A记录对应的IP地址返回给LDNS
7.LDNS拿到后自己缓存一份 返回给浏览器一份
8.浏览器和拿到的百度服务器IP地址建立连接
---------迭代查询 有去有回
1.浏览器--->本地HOSTS-->LDNS--->
2.LDNS--->根 根返回 顶级域.com
3.LDNS--->顶级域 顶级域返回权威域
4.LDNS--->权威域服务器 权威域名返回 A记录解析对应的服务器IP地址
5.浏览器-->百度IP建立连接
今天重点:
1.安装模拟器 配置静态和动态路由 实现不同网段通信 练习
2.OSI七层模型 TCP/IP四层模型 掌握重点
3.DNS解析流程 掌握重点
正文完
